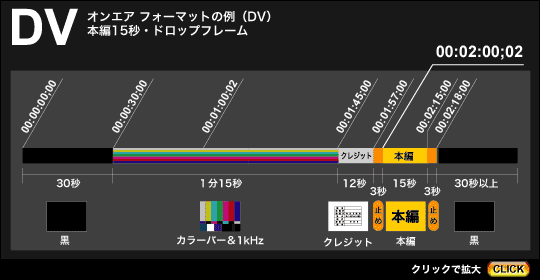

テレビデザインの基礎知識 21 テープ収録 （各種収録フォーマット） ここでは、業務用テープ（Betacam）への収録手順を紹介します。 基本的には シンク入れされたテープに対してインサート収録します。 放送用に納品する場合は、本編の前後に「トメ」を3秒収録します。 ※「トメ」のことを「絵こぼし」「ステカット」「フリーズ」と呼ぶ人もいます。 この「トメ」というのは「最初のフレームの静止画」と「最終フレームの静止画」をノリシロとしてテープに収録するものです。自動送出でスイッチングされる場合や手動でVTRスタートするような場合に、もしも前後フレームが入っても見苦しくないようにするためのモノです。 基本的には静止画ですが、性質上 可能であれば動画のほうが理想です。 ＜基準信号（カラーバーと1kHz）について＞ カラーバーについては前述しているように、TBCの調整をするために欠かせないモノです。基準信号として「SMPTEカラーバー（75% 0%-Setup）」をテープの所定の位置に記録してください。 また、カラーバーと同じ位置に1kHz音声信号（イチケーオン）を記録します。これは音声のレベルを合わせるためのモノです。 1kHzの録音レベルは以下の通りです。 ・アナログシステムの場合（0VU） ・デジタルシステムの場合（-20dB） DVの1kHzの録音レベルは以下の通りです。 ・民生用DVの場合（-12dB） ・DVCAM・DVCPROの場合（-20dB） 【補足】CGのみの納品や、映像素材のみの納品の場合には 1kHz音声信号を入れないこともあります。 ＜カラーバー＆1kHz＞ QuickTime 形式 （323 KB） 　収録フォーマット（放送用・番組用） 　収録フォーマット（VP ビデオパッケージ用） ＜DVテープへの収録＞ DVテープへの収録は、通常と少し違います。 一部の業務用DVデッキではタイムコードを指定してシンク入れが可能ですが、民生のDV（miniDVなど）は開始タイムコードが「00:00:00;00」に決められてしまいます。しかもドロップフレームで記録されるので下記のような収録フォーマットになります。 ※詳細は納品先に確認してください。 　DV収録フォーマット（放送用・番組用） 　DV収録フォーマット（VP ビデオパッケージ用） カラーバー&テストパターンの入手先 1kHz音声信号の出力ファイル ＜Test Pattern Maker 1.0＞ フリーウエア（Mac版のみ） http://www.synthetic-ap.com/products/tpm/index.html
